Cewka sprzężona to taka, w której połączenie dwóch cewek lub cewek można uzyskać za pomocą indukcji elektromagnetycznej. Za każdym razem, gdy prąd przemienny przepływa przez cewkę pierwotną, cewka wytwarza pole magnetyczne połączone z cewką wtórną i indukuje napięcie w cewce. Zjawisko indukowanego napięcia między jedną cewką indukcyjną a drugą nazywa się indukcyjnością wzajemną.
Cewki sprzęgające są przeznaczone do różnych zastosowań. Te kompaktowe sprzężone cewki indukcyjne charakteryzują się wysokimi prądami nasycenia. Moduł może być stosowany jako cewka sprzęgająca w topologii nieizolowanej przetwornicy DC/DC lub jako transformator w przetwornicy typu flyback. Można je również stosować jako cewki indukcyjne w trybie wspólnym w liniach elektroenergetycznych. Cewki sprzęgające SHINHOM mają współczynniki sprzężenia do 99%. Kompaktowa, ale solidna konstrukcja zapewnia funkcjonalne napięcie izolacji do 500 V pomiędzy dwoma uzwojeniami.
| Rodziny produktów | Indukcyjność (µH) | IDC(mA) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | |
| AIZM | 0.01-10000 | 25-1800 | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| LPM | 0.1-400 | 0.32-80A | 2.5-22.5 | 2.5-22.5 | 1.0-10 | ✉ |
| LTM | 0.1-1000 | 100-3000 | 79.53-81.3 | 3.96-5.2 | - | ✉ |
Cewka indukcyjna do montażu powierzchniowego
Wysokoprądowe cewki indukcyjne z chipem do montażu powierzchniowego
CECHY:
Niski profil
Wysoka niezawodność
Formowana konstrukcja
Doskonała lutowność
Odporna na ciepło żywica formowana
Doskonała wytrzymałość mechaniczna
Nie zawierają ołowiu, są zgodne z dyrektywą RoHS
Rozmiary 1008 / 1210 / 1812 / 2220
ZASTOSOWANIA:
magnetowidy
Kamery wideo
System komunikacji
Systemy motoryzacyjne
Telewizory LCD/PDP
Dysk twardy
Systemy sieciowe
Komputerowy sprzęt peryferyjny
SPECYFIKACJA:
Testowanie: (równoważny akceptowalny) Indukcyjność: HP4285A, RDC: miliomomierz QuadTech 1880, Q: HP4342A, SRF: HP4291A
IDC Max: Określane, gdy nałożony prąd stały zmniejsza się o 10% w stosunku do wartości początkowej
Metody lutowania: fala, faza pary, podczerwień
Odporność na ciepło lutowania: 260 stopni przez 10 sekund
Odporność na rozpuszczalniki: zgodny z MIL-STD-202E
Znakowanie: indukcyjność i tolerancja
Temperatura robocza: -40 stopni do +105 stopni
Temperatura przechowywania: od -40 stopni do +105 stopni
Seria z tej rodziny

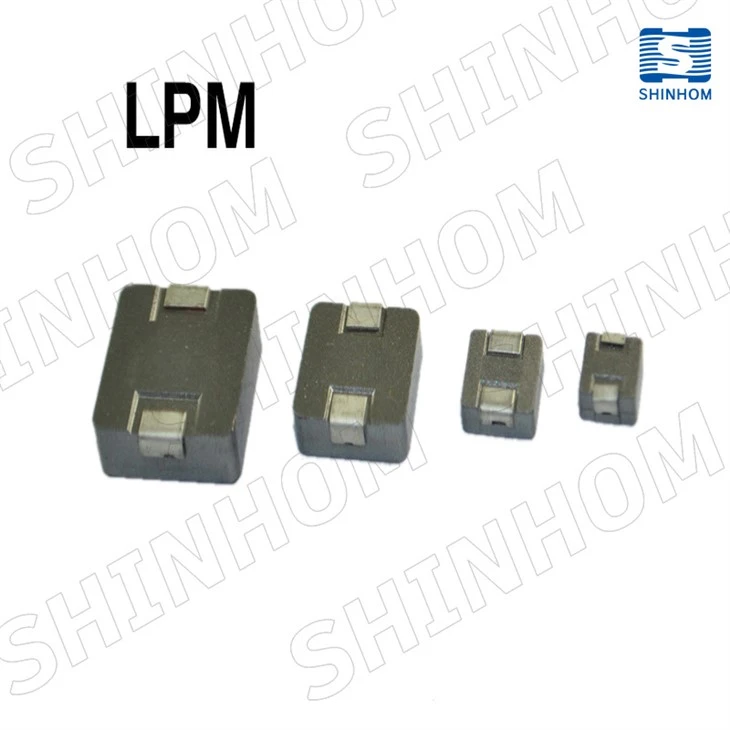

Cewka indukcyjna ekranowana SMD, dławiki cewek SMD o wysokiej niezawodności
CECHY:
Cewka mocy z ekranem magnetycznym Ekranowana cewka z chipem mocy SMD
Do wysokiego prądu do 50A i bardzo niskiego DCR Reflow i lutowania ręcznego
są dostępne Dobre zaokrąglenia i charakter lutowania zapobiegają uszkodzeniom podczas rozpływu lutowania
APLIKACJE:
Komputer przenośny
Urządzenia zasilane akumulatorowo
Przetwornica DC/DC
Cyfrowy aparat fotograficzny i skanerCD-ROM/DVD i PDA
·Zakres temperatury roboczej od -55 stopni do +125 stopni
Seria z tej rodziny
| Seria produktów | Indukcyjność (µH) | IDC(A) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |

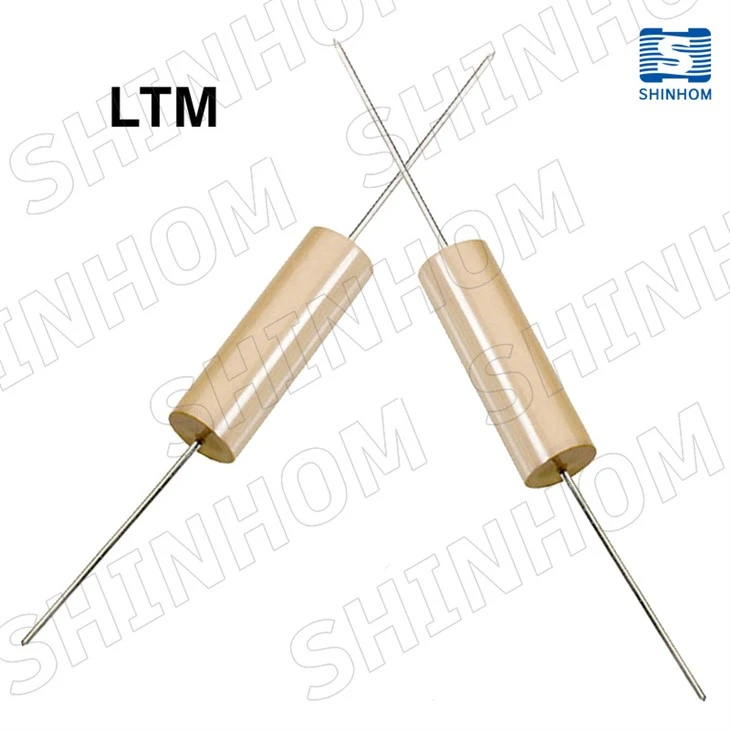

Formowane nieekranowane cewki RF
FUNKCJE:
Konstrukcja drutowa
Wysoka niezawodność
Stałe cewki indukcyjne z przewodem osiowym
Formowany polipropylen
Temperatura pracy: od -55 stopni do +85 stopni
{{0}}~0,68uH: rdzeń z termoutwardzalnego tworzywa sztucznego
0.68~1000uH: Rdzeń ferrytowy
APLIKACJE:
Magnetowidy, przetwornice AC/DC DC/DC
Kamery wideo
Systemy komunikacji
Systemy samochodowe
Telewizory ciekłokrystaliczne
Dostawcy energii
Systemy sieciowe
Komputerowe urządzenia peryferyjne
Seria z tej rodziny
| Seria produktów | L(µH) | SRF(MHz) | Maks. DCR (Ω) | Maks. IDC (mA) | |
| LTM0409 | 0.15-240 | 5.9-525 | 0.03-7.8 | 115-2740 | ✉ |
| LTM0511 | 0.1-1000 | 3.0-400 | 0.025-30 | 100-3000 | ✉ |
Shinhom stara się wyznaczać wysoką poprzeczkę doskonałości dla branż, które integrują lub wykorzystują technologie magnetyczne w naszych produktachFormowane cewki indukcyjneprodukty.
