A cewka wysokiego napięcia, znana również jako cewka wysokiego napięcia, jest elementem pasywnym stosowanym w układach elektrycznych do magazynowania energii w postaci pola magnetycznego.
Podstawowa konstrukcja cewki wysokiego napięcia obejmuje cewkę z drutu owiniętą wokół materiału rdzenia, takiego jak ferryt, żelazo lub powietrze. Podstawową funkcją materiału rdzenia jest koncentracja i kierowanie polem magnetycznym, zwiększając indukcyjność cewki.
Cewki wysokiego napięcia mają kilka ważnych cech:
Wysoka izolacja: Izolacja między uzwojeniami a rdzeniem musi być w stanie wytrzymać wysokie poziomy napięcia, zapewniając, że cewka indukcyjna nie ulegnie uszkodzeniu ani łukowi.
Niska pojemność pasożytnicza: Cewki wysokonapięciowe zostały zaprojektowane tak, aby minimalizować pojemność pasożytniczą, która może powodować straty energii i wpływać na wydajność cewki indukcyjnej.
Wysoka indukcyjność: Indukcyjność cewki indukcyjnej wysokiego napięcia jest zwykle wyższa niż zwykłej cewki, co pozwala na przechowywanie większej ilości energii w polu magnetycznym.
Niskie straty: Cewki wysokiego napięcia zostały zaprojektowane tak, aby minimalizować straty energii, zapewniając efektywne magazynowanie i uwalnianie energii.
Wybierając cewkę wysokiego napięcia, należy wziąć pod uwagę specyficzne wymagania aplikacji, takie jak napięcie, prąd, częstotliwość i temperatura, aby zapewnić najlepszą wydajność i niezawodność.
Cewki indukcyjne o napięciu znamionowym do zastosowań takich jak zasilacze wysokiego napięcia DC-DC i AC-DC, systemy automatyki przemysłowej i sterowania, automatyka domowa, urządzenia i motoryzacja, w tym pojazdy elektryczne (EV).
| Rodziny produktów | 1. DEP✉ | 2. HCB✉ | 3. Siedziba✉ | 4. LCHB✉ |
| 5. LPM✉ | 6.SMB✉ |
Wysokoprądowa cewka przelotowa
CECHY:
· Praca w wysokiej temperaturze, do 180 stopni w trybie ciągłym, bez starzenia
· Niski DCR w celu zminimalizowania strat i ograniczenia wzrostu temperatury
· Technologia rdzenia ze sproszkowanego stopu żelaza zapewnia stabilną indukcyjność i
nasycenie powyżej temperatury roboczej przy zadowalających stratach w rdzeniu
· Miękkie nasycenie daje przewidywalny spadek indukcyjności wraz ze wzrostem
Prąd stały niezależny od temperatury
· Standardowy zacisk jest pozbawiony izolacji i ocynowany do montażu przez otwór
ale inne konfiguracje terminali, takie jak goła miedź, SMD i prasa
trzpień pasujący jest dostępny na życzenie
· Dostępne są opcje niestandardowe
ZASTOSOWANIA:
· Zastosowania wysokoprądowe i wysokotemperaturowe
· Przetwornice DC/DC
· Silnik wysokoprądowy i tłumienie szumów przełączania
· Falowniki
Seria z tej rodziny
| Seria produktów | Impedancja przy 100 kHz ± 20% | Maks. DCR (mΩ) | Typ SRF (MHz) | Prąd znamionowy cieplny Irms(A) | Prąd nasycenia Isat 1(A) | Prąd nasycenia Isat 2(A) | |
| DEP2520 | 1.2-10 | 1.3-2.0 | 8-90 | 30-80 | 30-110 | 45-150 | ✉ |
Cewki wysokoprądowe, cewki indukcyjne SMD
CECHY:
· Wysoka obciążalność prądowa
· Niskie straty rdzenia
· Zakres indukcyjności od 22nH do 120nH
· Zakres prądu od 14A do 35A
· Materiał rdzenia ferrytowego
· Temperatura robocza: -40 stopni do +125 stopni (otoczenie plus wzrost temperatury własnej)
· Temperatura przechowywania: od -40 stopni do +125 stopni
ZASTOSOWANIA:
· Przenośna elektronika
· Serwery i stacje robocze
· Sieci danych i systemy przechowywania
· Komputery przenośne i stacjonarne
· Karty graficzne i systemy zasilania bateryjnego
· Regulatory wielofazowe
· Moduł regulatora napięcia (VRM)
Seria z tej rodziny
| Seria produktów | Indukcyjność (µH) | IDC(A) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | |
| HCB0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| Seria produktów | Indukcyjność (µH) | IDC(A) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
Cewki indukcyjne wysokoprądowe
CECHY:
·Rozmiar: 15,5 mm x 11 mm x 8 mm
·Aktualna ocena: do 50 apk
·Zakres indukcyjności: 0,14 μH do 2,25 μH
·Obsługuje wysokie przejściowe skoki prądu bez nasycenia
·Bardzo niski poziom szumu dzięki konstrukcji kompozytowej
·Zgodny z dyrektywą RoHS 2002/95/EC
·Temperatura pracy i temperatura przechowywania: -40 stopni - +125 stopni.
ZASTOSOWANIA:
·Aplikacje PDA/notebook/desktop/serwer
·Wysokoprądowe przetwornice POL
·Niskoprofilowe, wysokoprądowe zasilacze
·Urządzenia zasilane bateryjnie
·Przetwornice DC/DC w rozproszonych systemach elektroenergetycznych
·Przetwornica DC/DC dla programowalnej macierzy bramek (FPGA)
Seria z tej rodziny
| Seria produktów | Indukcyjność L{{0}}(µH)±15% 0Adc | Prąd znamionowy cieplny DC(A) | Prąd nasycenia DC(A) | Maks. DCR (mΩ) | |
| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 powiedział: | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |

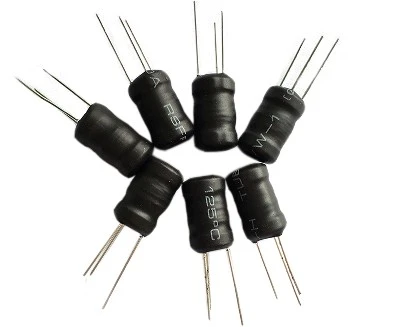

Radialne dławiki mocy z otworami przelotowymi UL
CECHY:
Konstrukcja drutowa
Doskonałe właściwości środowiskowe
Wysoka niezawodność
Wysoka indukcyjność i niższy RDC
Temperatura robocza: -55 stopni do +125 stopni
Rurka termokurczliwa: trudnopalna typ UL VW-1
APLIKACJE:
Zasilacze, ładowarka akumulatorów, falownik, konwerter
Samochód elektryczny, motoryzacja
Aplikacja domowa
Medyczny
Kontrola dostępu
Sprzęt IT
Bezpieczeństwo CCTV
Oświetlenie ledowe
Seria z tej rodziny
| Seria produktów | L(µH) | DCR(Ω) | IDC (mA) | |
| LCHB0406 | 1.0-25000 | 0.035-180 | 20-2000 | ✉ |
| LCHB0608 | 3.3-150000 | 0.016-520 | 16-3500 | ✉ |
| LCHB0707 | 1.0-1500 | 0.006-5.0 | 160-5000 | ✉ |
| LCHB0806 | 22-1000 | 0.11-4.45 | 190-1270 | ✉ |
| LCHB0807 | 2.2-1500 | 0.011-3.5 | 180-4000 | ✉ |
| LCHB0810 | 3.3-100000 | 0.012-180 | 28-5000 | ✉ |
| LCHB0912 | 10-1000 | 0.027-2.1 | 450-4500 | ✉ |
| LCHB1010 | 3.3-15000 | 0.01-24 | 120-5900 | ✉ |
| LCHB1012 | 10-1000 | 0.022-1.7 | 560-5300 | ✉ |
| LCHB1016 | 10-47000 | 0.031-56 | 95-5000 | ✉ |
| LCHB1018 | 4.7-100000 | 0.008-89.7 | 60-6000 | ✉ |
| LCHB1213 | 10-10000 | 0.023-10 | 240-5100 | ✉ |
| LCHB1415 | 10-47000 | 0.015-27 | 150-5000 | ✉ |
Cewka indukcyjna ekranowana SMD, dławiki cewek SMD o wysokiej niezawodności
CECHY:
Cewka mocy z ekranem magnetycznym Ekranowana cewka z chipem mocy SMD
Do wysokiego prądu do 50A i bardzo niskiego DCR Reflow i lutowania ręcznego
są dostępne Dobre zaokrąglenia i charakter lutowania zapobiegają uszkodzeniom podczas rozpływu lutowania
APLIKACJE:
Komputer przenośny
Urządzenia zasilane akumulatorowo
Przetwornica DC/DC
Cyfrowy aparat fotograficzny i skanerCD-ROM/DVD i PDA
·Zakres temperatury roboczej od -55 stopni do +125 stopni
Seria z tej rodziny
| Seria produktów | Indukcyjność (µH) | IDC(A) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |
6.Rodzina małych i średnich firm
Wysokoprądowa cewka mocy SMT
MŚPSeria wysokoprądowych ekranowanych cewek mocy charakteryzuje się rezystancją prądu stałego poniżej miliomów i możliwością przenoszenia bardzo wysokiego prądu. Ekranowanie magnetyczne i wąskie tolerancje DCR sprawiają, że idealnie nadają się do wielofazowych regulatorów niskiego napięcia VRM/VRD/EVRD i obwodów wykrywania prądu.
CECHY:
·Materiał rdzenia ferrytowego
·Osłonięta konstrukcja
· Temperatura robocza: -40 stopni do +125 stopni
·Ścisła tolerancja DCR dla obwodów wykrywania prądu opartych na cewce DCR
·Trzy wersje zapewniające optymalną wydajność i dokładność
·Konstrukcja ferrytowa dla płaskich L vs I z wysokim prądem
· Ekranowanie magnetyczne pozwala na pakowanie o dużej gęstości
·Idealny do wielofazowych regulatorów VRM/VRD/EVRD
APLIKACJE:
·Serwery
·Regulatory wielofazowe i Vcore
·Regulatory do notebooków
·Systemy zasilania akumulatorowego
·Karty graficzne
Seria z tej rodziny
| Seria produktów | OCL(nH)+10% | Maks. DCR (mΩ) | Maks. IDC (A) | |
| SMB0808B | 300-1000 | 0.8 | 15-60 | ✉ |
| SMB1007B | 330-1600 | 0.81 | 12-65 | ✉ |
Shinhom stara się wyznaczać wysoką poprzeczkę doskonałości dla branż, które integrują lub wykorzystują technologie magnetyczne w naszych produktachcewka wysokiego napięciaprodukty.
