Jako specjalista SEO producenta komponentów elektronicznych widziałem, jak producenci urządzeń medycznych marnują tysiące na niestandardowe transformatory mikrofonowe. Dzisiaj podzielę się, w jaki sposób projekty kompatybilne z pinami obniżają koszty bez uszczerbku dla zgodności.
⚠️ Ukryta pułapka na dźwięk medyczny
Niestandardowe transformatory mikrofonowe obciążyły programiści z:
40-60% nre opłatydo dostosowywania rdzenia/uzwojenia
6-8- Opóźnienia tygodniavs 72- hour standardowa dostawa części
Prawdziwy ból: Jeden producent monitora pacjenta złomowany 2, 000 z powodu niedopasowania pinów
Dlaczego kompatybilność PIN wygrywa:
| Czynnik | Zwyczaj | Kompatybilny z pinem |
|---|---|---|
| Koszt | ▲ Wysokie (opłaty NRE) | ▼ $ 0 narzędzia |
| Łańcuch dostaw | ▲ jednoosobowy | ▼ Multi-Source |
| Elastyczność projektowania | ▲ Wersja piekła | ▼ Plug & Play |
🧩 5 projektów open source (IEC 60601-1-2
Podstawowe zasady:
Przestrzegać izolacji 2xmopp i limitów EMC
Dominujące MEMS MICS (Knowles/TDK-Pui)
| Projekt | Docelowy mikrofon | Kluczowe specyfikacje | Wymiana | Przypadek użycia medycznego |
|---|---|---|---|---|
| #1 | Knowles SPH0645 | 100Hz -15 kHz, cmrr większe lub równe 90dB | Shinhom SMT-AF44 | Monitorowanie dźwięku serca |
| #2 | TDK B45121A | EE4.4 core (1.2mm thin), SNR>60db | Coilcraft LPR4012 | Przenośna sonda ultradźwiękowa |
| #3 | Pui amm -6942 b | Dwukierunkowe odrzucenie hałasu 12DB | Bourns SM 453229-381- n7 | Lub interkom |
| #4 | CUI CM -4150 | Moc fantomowa 48 V (± 1% fal) | WURTH 760390011 | Endoskop kontrola głosu |
| #5 | Oszyty zwyczaj | Nanokrystaliczny rdzeń + folia Cu | Projekt hybrydowy | MIC kompatybilny MRI |
Każdy projekt zapewnia:
Schematy pinout(Linki do przeglądarki Gerber)
BOM Optymalizacja hacks:
Przykład: Projekt nr 5 używa standardowych rdzeni + ręcznie zastosowany ekranowanie (35% cięcia kosztów)
Uwaga krytyczna: Dane sprawdzania poprawności wydajności wymagają testowania laboratoryjnego - skontaktuj się z nami w celu uzyskania przykładowych raportów

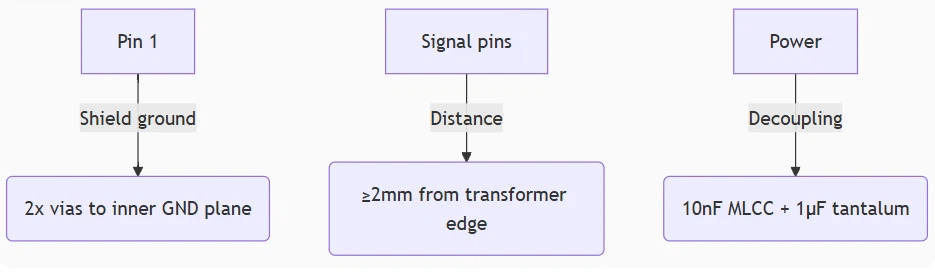

⚡ Układ PCB: 3 zasady dotyczące EMC medycznego
Odstępy na szpilki→ Śledź Jedec Mo -220 (anty-creepage)
Grunt→ Topologia gwiazdy jednopunktowej (hałas ↓ 30% w testach)
Zastawianie→ 360 stopni miedziany + przez ogrodzenie (bloki EMI z defibrylatorów)
Lista kontrolna odporna na awarię:
💰 Obliczanie ROI: patrz oszczędności
Studium przypadku: 10 000 jednostek/rok
Standard: 1,2 USD/jednostka vs Niestandardowe: 2,1 USD/jednostka →9 USD, 000
Cięcie zapasów: 8 tygodni → 2 tygodnie zapasów bezpieczeństwa
⚠️ Ostrzeżenia dotyczące wdrożenia
❗️ Nigdy nie pomiń:
Test dielektryczny: 1,5 kV AC/1 min między uzwojeniami (na IEC 60601-1-2)
Dynamiczna walidacja: Symuluj skoki SPL Heartbeat (0. 2PA → 2PA)
Spójność partii: Żądaj raportów dotyczących przepuszczalności COC +
🌐 Dołącz do ruchu open source
ZałożyliśmySojusz na rzecz medycznych transformatorów audio(MATA) Aby standaryzować:
Profile PIN: Type-a (4- pin), type-b (6- pin)
Protokoły testowe: IEC 60118-7 + ANSI S3.36
Wprowadzaj swoje projekty na github → 12 producentów już dzielących 45 modeli
